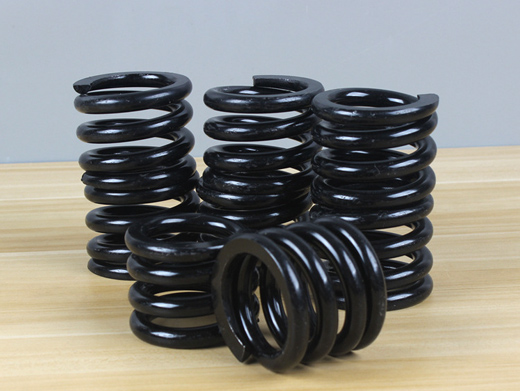

振動篩彈簧也叫振動篩減震彈簧，是常用的彈性元件，廣泛應用于各種振動設備，具有穩定性好、噪音低、隔振效果好、使用壽命長等優點。振動篩上通常使用的減振彈簧有鋼絲壓縮彈簧、橡膠彈簧、復合彈簧等三種。

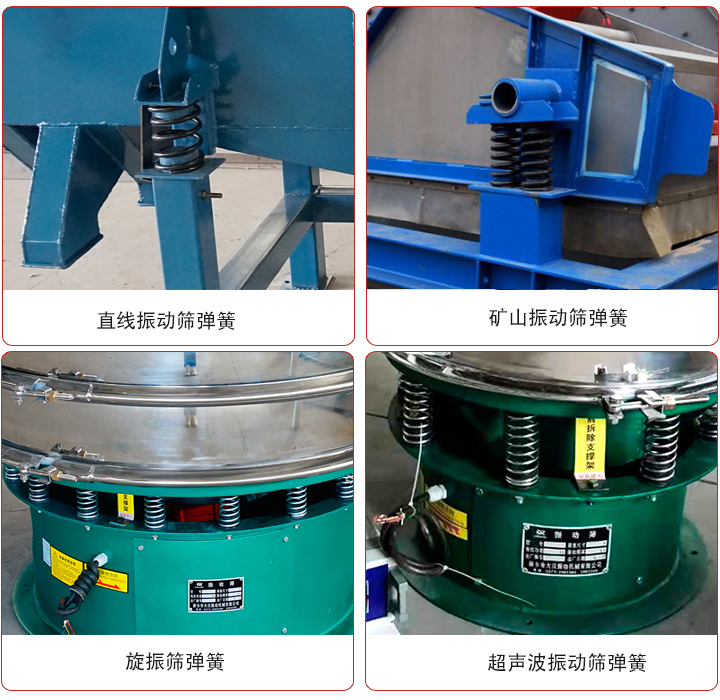

振動篩彈簧的作用

振動篩彈簧是連接篩體和底座的重要部分，在振動篩工作的過程中起到緩沖的作用，使物料可以在篩網上保持向前運動而不損傷振動篩。

復合彈簧試機視頻

復合彈簧試機視頻

振動篩彈簧規格型號

彈簧的種類復雜多樣，振動篩彈簧有以下種：

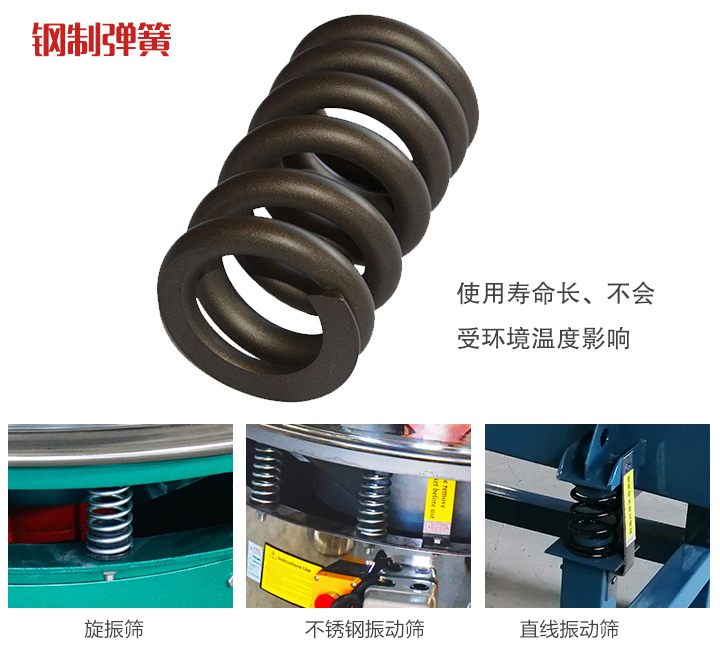

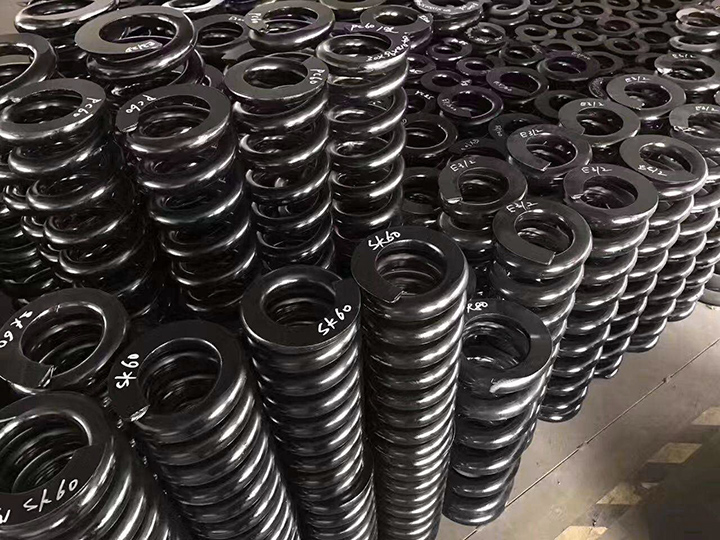

1、振動篩鋼制彈簧

鋼制彈簧顧名思義也就是金屬材質鋼制成的一種利用彈性來工作的機械零件。

優勢：具有使用壽命長、不受環境溫度影響的特點。

應用：旋振篩、不銹鋼振動篩、輕型直線振動篩篩、小型重型篩、概率篩等。

規格尺寸

型號	內圓直徑D ( mm)	自由總高度L( mm)	鋼絲直徑d ( mm )
Ф70×150×Ф8	70	150	8
Ф70×150×Ф10	70	150	10
Ф70×150×Ф12	70	150	12
Ф70×180×Ф12	70	180	12
Ф70×180×Ф14	70	180	14
Ф70×180×Ф16	70	180	16
Ф70×180×Ф18	70	180	18
Ф76×150×Ф10	76	150	10
Ф36×145×Ф4.5	36	145	4.5
Ф36×145×Ф5.0	36	145	5.0
Ф36×145×Ф5.5	36	145	5.5
Ф36×145×Ф6.0	36	145	6.0

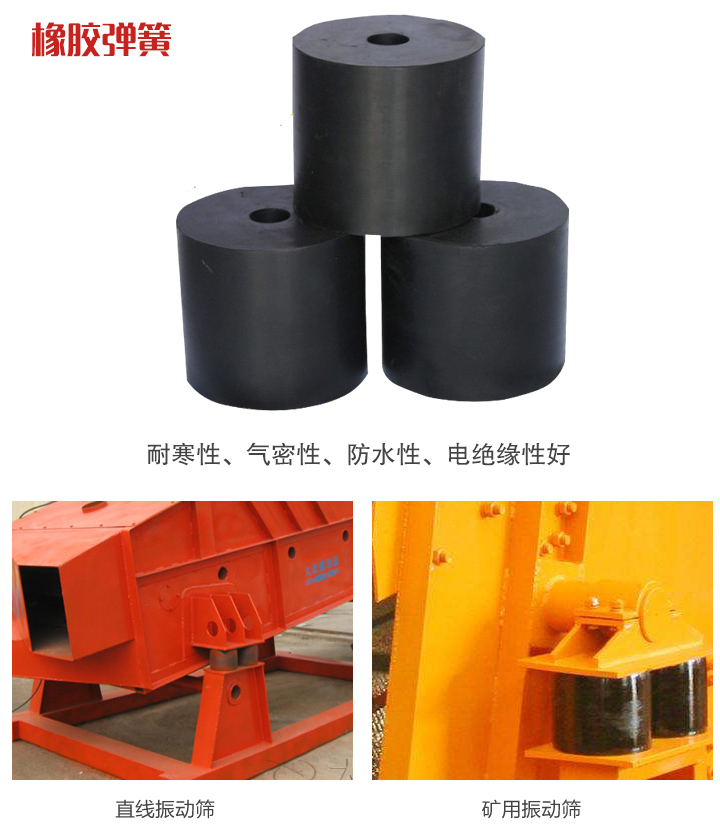

2、振動篩橡膠彈簧

橡膠彈簧是一種高彈性體，制作材料有普通橡膠，是利用橡膠彈性起緩沖、減震作用的彈簧，是使用比較廣泛的一種振動篩彈簧。

優勢：有優良的耐寒性，氣密性、防水性、電絕緣性。大漢橡膠彈簧種類眾多，還可按需定做。

應用：輕型直線振動篩、不銹鋼振動篩、振動給料機、ZSG礦用振動篩、YA/YK系列振動篩等，在承重量大于1噸的振動平臺也多用該種材質的振動篩彈簧。

規格尺寸

規格 D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	鋼度KL (kg/cm)	工作載荷 (Pa)
Ф50×50×Ф18	50	18	50	0.8	50	80
Ф60×60×Ф20	60	20	60	0.8	60	100
Ф80×80×Ф25	80	25	80	0.8	100	200
Ф80×80×Ф30	80	30	80	0.8	100	200
Ф100×100×Ф25	100	25	100	1	140	500
Ф100×100×Ф30	100	30	100	1	140	500
Ф100×130×Ф30	100	30	130	1	150	550
Ф120×120×Ф30	120	30	120	1.2	220	600
Ф120×140×Ф30	120	30	140	1.2	230	650
Ф127×127×Ф30	127	30	127	1.2	230	640
Ф130×130×Ф30	130	30	130	1.3	240	680
Ф140×140×Ф30	140	30	140	1.4	300	700
Ф140×160×Ф30	140	30	160	1.4	350	680
Ф140×160×Ф40	160	40	160	1.4	350	680
Ф160×160×Ф30	160	30	160	1.6	350	750
Ф160×160×Ф40	160	40	160	1.6	350	750
Ф160×160×Ф50	160	50	160	1.6	350	750
Ф160×160×Ф60	160	60	160	1.6	350	750
Ф160×235×Ф40	160	40	235	1.6	400	800
Ф160×240×Ф40	160	40	240	1.6	400	800
Ф180×180×Ф40	180	40	180	1.8	400	800
Ф180×240×Ф40	180	40	240	1.8	400	1000
Ф200×150	200		150	1.5	380	900
Ф200×150×Ф65	200	65	150	1.5	350	800
Ф200×200×Ф40	200	40	200	2	450	1000
Ф200×200×Ф50	200	50	200	2	450	1000
Ф200×300×Ф50	200	50	300	2	480	1300
Ф220×220×Ф40	220	40	220	2.2	500	1500
Ф220×220×Ф50	220	50	220	2.2	500	1500
Ф240×240×Ф50	240	50	240	2.4	550	1800
Ф250×250×Ф50	250	50	250	2.5	580	2000
Ф300×245×Ф80	300	80	245	1	480	2800

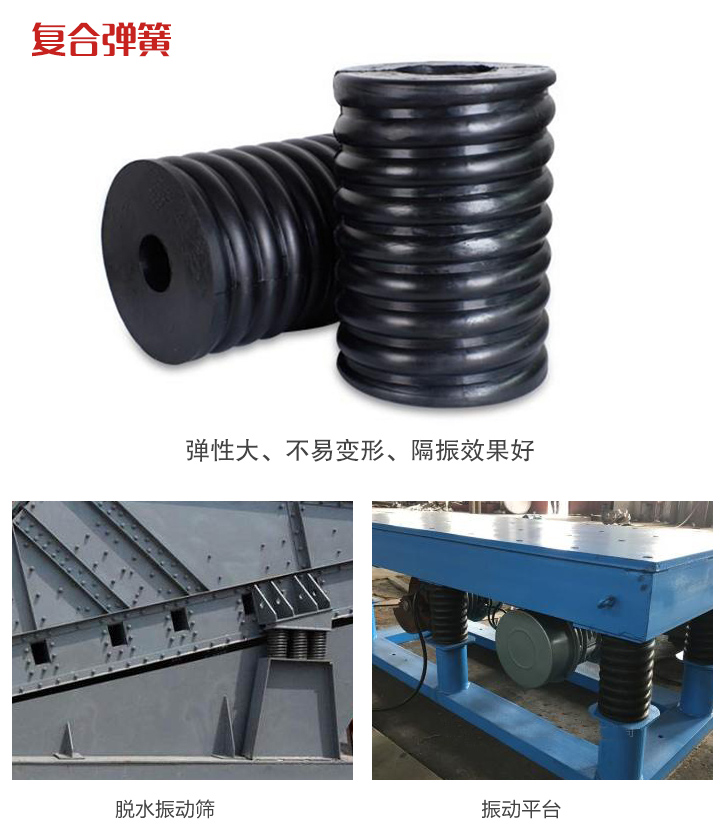

3、振動篩復合彈簧

復合彈簧是由金屬螺旋彈簧和橡膠復合為一體的彈性體,集金屬彈簧和橡膠彈簧的優點于一體,并克服兩者的缺點,形狀和機械性能穩定,能承受載荷和大變形量,具有隔振降噪效果好

優勢：復合彈簧形狀不受限制，有較大的彈性變形。

應用：適用于礦山、煤炭、冶金等行業的大型振動設備。

規格尺寸

規格 D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	剛度KL (kg/cm)	工作載荷(Pa)
Ф150×138×Ф55	150	55	138	2	150—350	300—700
Ф150×150×Ф62	150	62	150	2	150—350	300—700
Ф150×190×Ф62	150	62	190	3	180—600	500—1800
Ф150×200×Ф100	150	100	200	3	180—600	500—1800
Ф150×210×Ф50	150	50	210	3	180—600	500—1800
Ф150×310×Ф50	150	50	310	3	180—600	500—1800
Ф150×310×Ф100	150	100	310	3	180—600	500—1800
Ф180×110×Ф90	180	90	110	3	180—600	500—1800
Ф180×120×Ф90	180	90	120	3	180—600	500—1800
Ф180×130×Ф100	180	100	130	3	180—600	500—1800
Ф180×140×Ф90	180	90	140	3	240—660	700—2000
Ф180×150×Ф100	180	100	150	3	240—660	700—2000
Ф180×160×Ф90	180	90	160	3	240—660	700—2000
Ф180×170×Ф90	180	90	170	3	240—660	700—2000
Ф180×180×Ф90	180	90	180	2—3	250—1000	750—3000

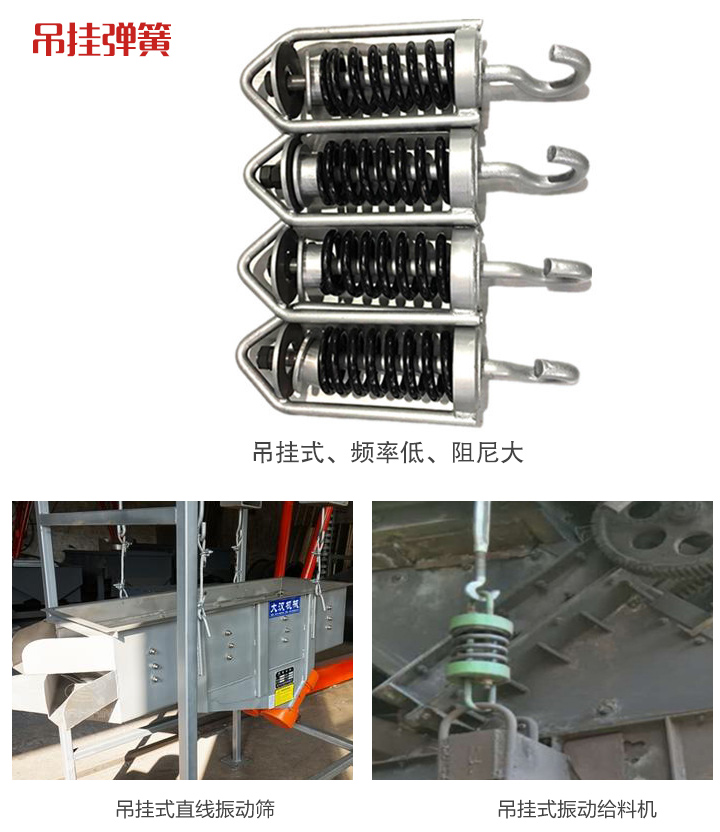

4、振動篩吊掛彈簧

吊掛彈簧主要用于吊掛結構，又叫吊掛裝置、吊掛減振裝置、吊簧、懸掛裝置等。

優勢：頻率低，阻尼大、適用范圍廣，隔振降噪效果明顯。

應用：吊掛直線振動篩、振動給料機、電磁振動給料機等設備中。

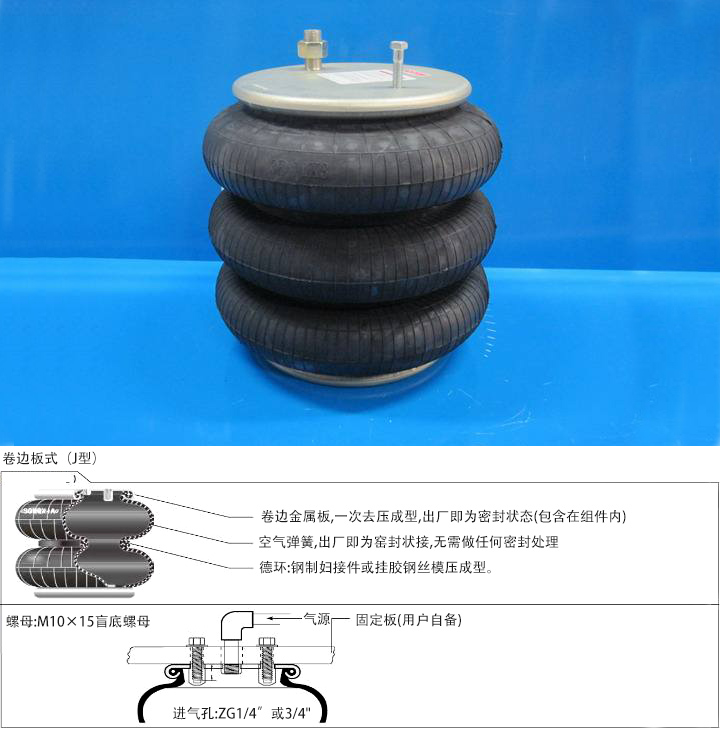

5、振動篩氣墊彈簧（空氣彈簧）

在可伸縮的密閉氣墊中充以壓縮空氣，是操縱空氣受壓發生彈性的彈簧。空氣彈簧為曲囊式布局，其曲囊數凡是為 1～3 曲囊，可疊加利用。

優勢：①空氣彈簧的剛度k隨載荷P而變，所以在不同載荷下，其隔振系統固有頻率幾乎不變，隔振效果也幾乎不變。②度具有可調性，可借助改變氣室的容積或內腔壓力來改變系統的剛度。③能吸收高頻振動，隔音性能極好。

應用：一般用于振動平臺上。

規格尺寸

型號	規格 D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	鋼度KL (kg/cm)	工作載荷(Pa)
JHF-90x150	φ90×150×φ40	90	40	150	2	100	400
JHF-90x150	φ90×150×φ40	90	40	150	2	125	500
JHF-90x150	φ90×150×φ40	90	40	150	2	150	700
JHF-150x265	φ150×265×φ80	150	80	265	3	180	1000
JHF-150x265	φ150×265×φ80	150	80	265	3	200	1200
JHF-150x265	φ150×265×φ80	150	80	265	3	220	1400
JHF-150x265	φ150×265×φ80	150	80	265	3	250	1500
JHF-150x265	φ150×265×φ80	150	80	265	3	300	1800
JHF-150x265	φ150×265×φ80	150	80	265	3	350	2000
JHF-150x290	φ155×290×φ60	155	60	290	3	240	1500
JHF-150x290	φ155×290×φ60	155	60	290	3	270	1700

振動篩彈簧特點

1、形狀和機械性能穩定，能承受重載荷和大變形量。

2、隔振降噪效果好，工作平穩，過共振區時間短。

3、自生熱少、回彈性好、機械性能穩定、使用壽命長、成本低。

4、氣密性，防水性，電絕緣性高。

振動篩彈簧應用案例

振動篩彈簧是設備中的彈性元件，主要應用于旋振篩、直線振動篩、礦用振動篩、振動平臺、振動給料機、振動輸送機等振動機械中，具有穩定性好，嗓音低、隔振效果好、使用壽命長等優點。

振動篩彈簧選型須知

1、根據篩分物料、環境和條件,以及物料自身的比重，靜電等選用合適的橡膠材質。

2、必須得注意橡膠與金屬的粘接程度，避免粘接面處應力集中；

3、技術上對于剪切變形隔振器，為了提高壽命，通常在垂直剪切方向給予適當預壓縮，壓縮方向剛度變硬，剪切方向剛度變軟；

4、有阻力就必定要消耗能量，這部分損失的能量轉換成熱能，而橡膠是熱的不良導體，為防止溫升過高影響橡膠隔振器性能，橡膠隔振器不宜做得過大，從結構上應采取易于散熱的措施，或選用生熱較少的天然橡膠材料。正因為橡膠隔振器能將部分能量轉換成熱能，降低了振動能量，達到減振目的，所以，常將橡膠隔振器稱作減振器。

5、定期維護和更換振動篩彈簧，隔振器應避免長期在受拉狀態下工作。

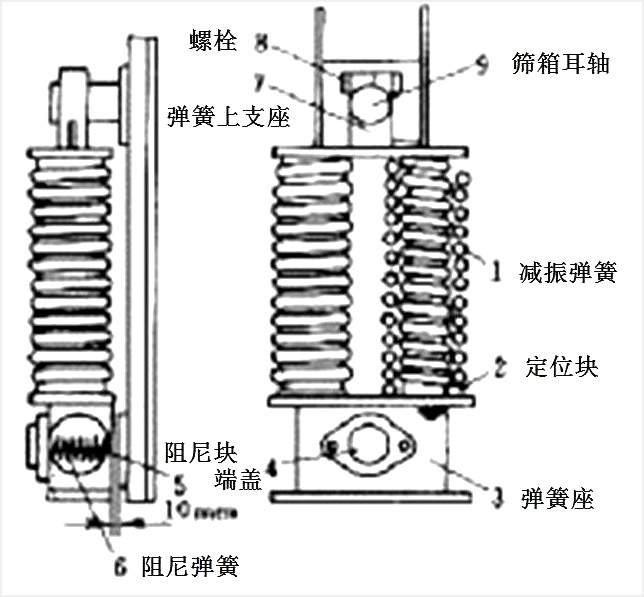

振動篩彈簧安裝

振動篩彈簧主要安裝在底桶與振動體之間，其作用在振動篩工作時阻止振動力傳給底桶以及地面，利用彈簧的彈性來減緩振動篩的顛簸，同時支撐篩箱的全部重要，安裝時彈簧必須垂直于地面。

產品問答

問：振動篩彈簧規格怎么配？

答：需要結合篩機的型號、參振重量進行計算，詳細可咨詢橡膠彈簧生產廠家。

問：振動篩彈簧硬的好還是軟的好？

答：振動篩常用的有錳鋼、橡膠等，其硬度是不同的，需要結合實際的應用情況來選擇。
