拍擊篩概述

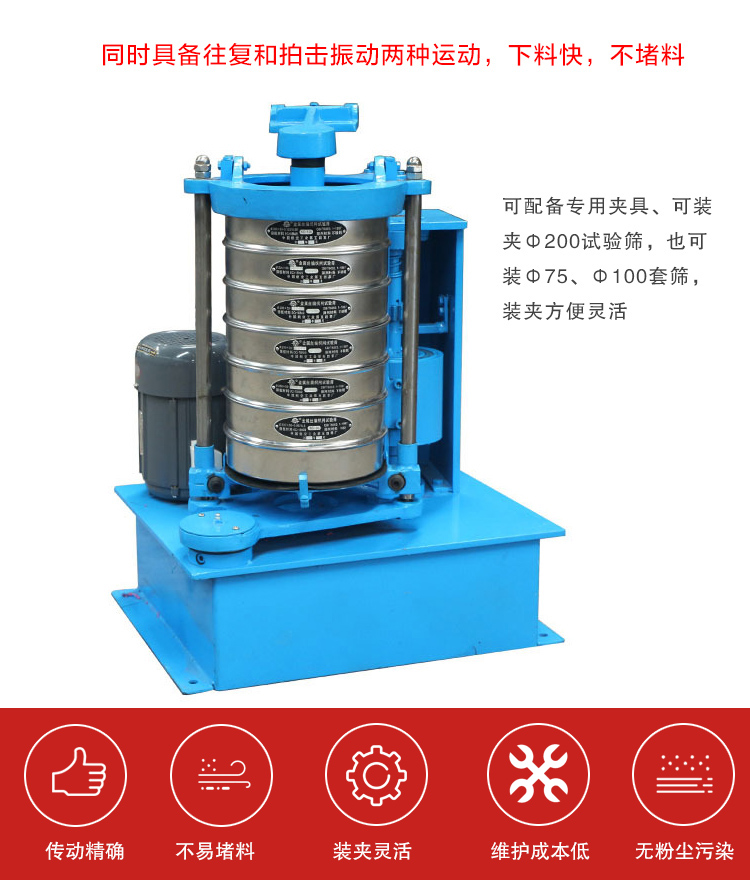

拍擊篩同時具備往復和拍擊振動兩種運動，篩網不易堵塞，一致性好

拍擊篩（拍擊式標準篩振篩機）又稱拍擊式振篩機，是實驗室的常用檢測儀器之一結構主要由機座、篩具與傳動機構等部分組成。用于測試普通磨料粒度和超硬材料粒度的成分，以及對超硬材料進行分級，本機可配專用夾具，裝夾方便靈活，裝夾牢固，可自動停機。

拍擊篩作用與原理

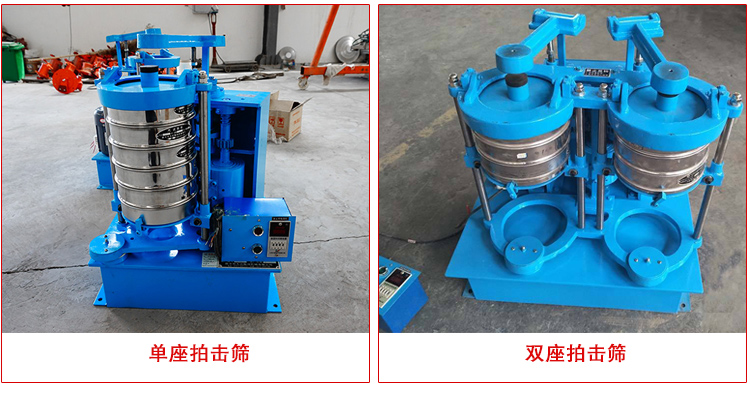

單排座拍擊篩

雙排座式拍擊篩

拍擊式振篩機電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動，帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動，使小于標準試驗篩篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料，達到不同粒度的分離并確定此物料的粒度組成。

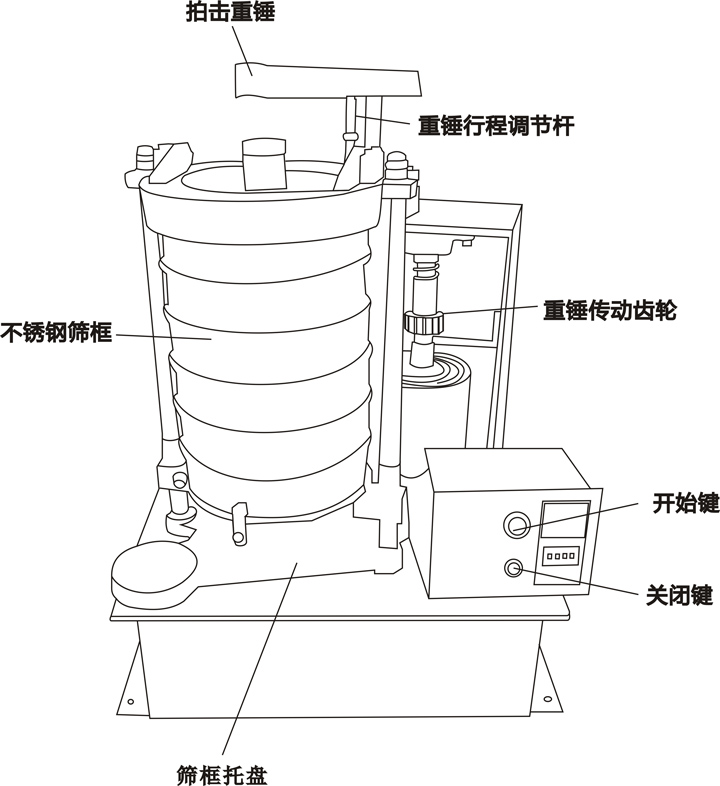

拍擊篩結構

拍擊篩主要由機座、篩具和傳動機構組成。

篩具：通過振動電機振動，在此過程中，上方的小拍錘一直拍擊敲打頂蓋，容易堵塞的物料就會在振動、敲打中分散并順利透網，不易堵塞。

傳動機構：齒輪帶動同步帶的傳動方式，轉速比精準，準確率可達99.99%，不會產生掉速現象，并且拍擊式振篩機的兩齒輪無直接接觸，磨損程度小，壽命更長。

時間繼電器：在定時器上設定運行時間，可自動關機，時間1-99分鐘可調，自由控制振篩時間，可確保試驗重復性和檢驗生產一致性。

篩具：直徑有200mm和300mm兩種，篩網類型有金屬絲編織網（網孔從2.36-0.02mm）、沖孔板篩網（網孔從0.2-幾百mm）、電成型篩網（用于高精度場合）。

拍擊篩主要技術參數：

序號	名稱	單位	數值
1	篩子直徑	毫米	φ200、φ100、φ75
2	篩子層次	層	7
3	200實驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	長×寬×高 433×432×785
11	篩機重量	公斤	128

拍擊篩應用行業

拍擊篩（拍擊式標準振篩機）分多種特性的產品。適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查，亦廣泛應用于地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門科研、生產、實驗室，對物料進行篩分檢測。

拍擊篩使用方法

拍擊篩使用步驟

1．電機轉動方向必須按箭頭所指方向轉動（三相電機）（因采用凸輪頂擊頂桿，方向反會別住，無法轉動）。

2．檢查電機轉動方向方法：開機前提起頂桿，再開機，此時檢查電機轉動方向，如不對可將三相中的兩相交換線頭后再試。確定方向正確后再正常使用。

3．設備運轉前須固定。固定采用地腳螺絲固定，可采用膨脹螺絲將設備固定在水泥地面上。

4．安裝試驗篩：松開托盤緊固螺絲，將托盤向下移動，裝入裝好物料的標準試驗篩（分樣篩、標準篩），然后托起托盤至合適位置，擰緊緊固螺絲，蓋好翻蓋，放下錘鐵后，定好時間即可開機。采用100、75夾具可使用相應尺寸套篩，特殊尺寸可定制。

5．設備帶有定時裝置，用戶可調節使用時間，開機后到時自動停機。調節時間前兩位為分鐘，后兩位為秒。用戶可根據自己需要調節運行時間。

6．設備拍擊高度出廠前以調好，用戶如有需要也可松開緊固螺母，調節頂桿頭螺紋升高或降低至合適位置后，再將螺母背死。

7．上下滑板、加油嘴、等應定期加油。
